Шесть газовых котлов
- Связь с ОВЕН КТР по Modbus RTU
- Расчёт требуемой мощности котельной
- Автоматический ввод котлов в каскад
- Отключение лишней мощности при снижении нагрузки
- Учёт готовности оборудования к работе
Реализованный проект · февраль 2026
ПО и ПНР АСУ ТП котельной
Разработали программное обеспечение общекотельного шкафа и выполнили пусконаладочные работы. Система координирует шесть газовых котлов, четыре насосные группы и два регулируемых контура.
6 котловединое каскадное управление
9 насосовс частотными приводами
2 контурарегулирование по графику
С февраля 2026стабильная работа без отказов
01Задача
Объединить оборудование котельной в согласованную систему
Общекотельный контроллер должен управлять периферией, рассчитывать необходимую мощность и координировать работу шести котлов в автоматическом каскаде.
Наш объём работ
Команда разработала прикладное программное обеспечение для общекотельного шкафа на ОВЕН СПК210, выполнила проверку алгоритмов, настройку оборудования и ПНР на объекте.
Граница ответственности
Сборку шкафов и электромонтаж выполнял генеральный подрядчик. Мы отвечали за программную часть, взаимодействие подсистем и ввод автоматики в эксплуатацию.
02Архитектура
СПК210 управляет общекотельным оборудованием
Российский контроллер ОВЕН СПК210 обменивается данными с котловыми контроллерами ОВЕН КТР по Modbus RTU и объединяет технологические подсистемы котельной.

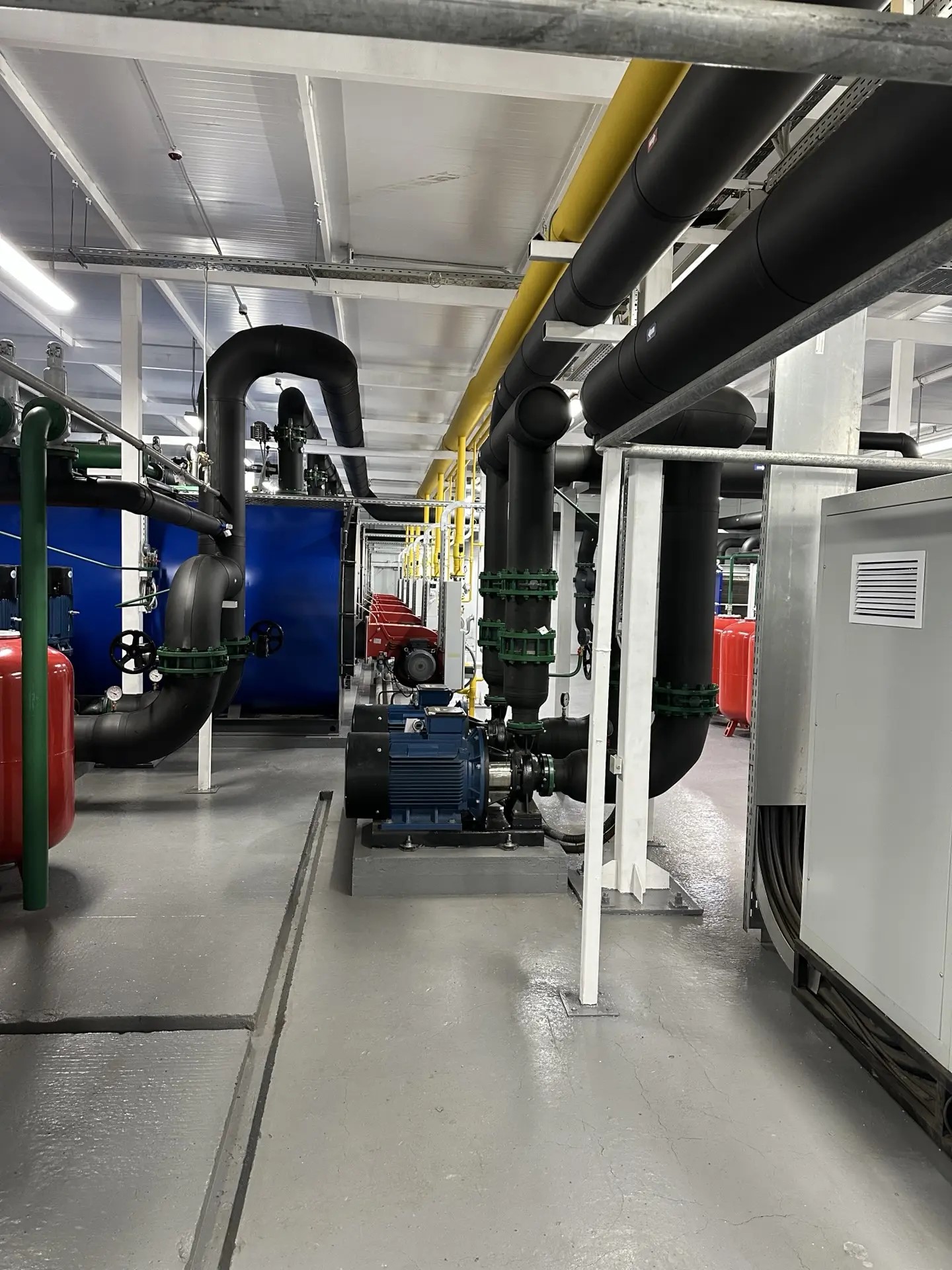

Четыре группы
- Сетевой контур 1 — 3 насоса
- Сетевой контур 2 — 2 насоса

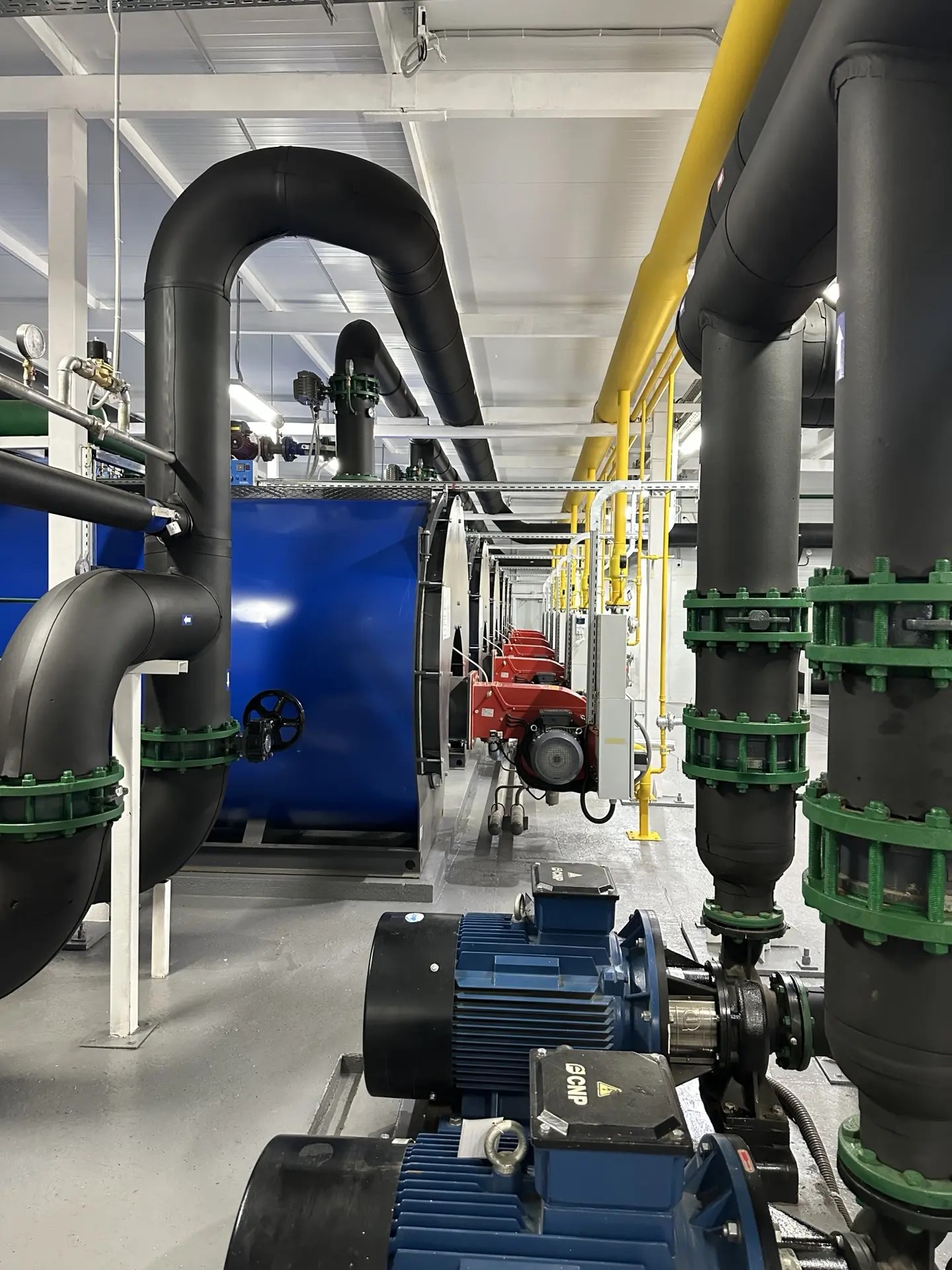

- Котловой контур — 2 насоса
- Станция водоснабжения — 2 насоса
- Все насосы оснащены частотными приводами
Контуры и подпитка
- Регулирование двух сетевых контуров
- Поддержание температуры по заданному графику
- Управление подпиткой системы
- Координация насосов и котлов

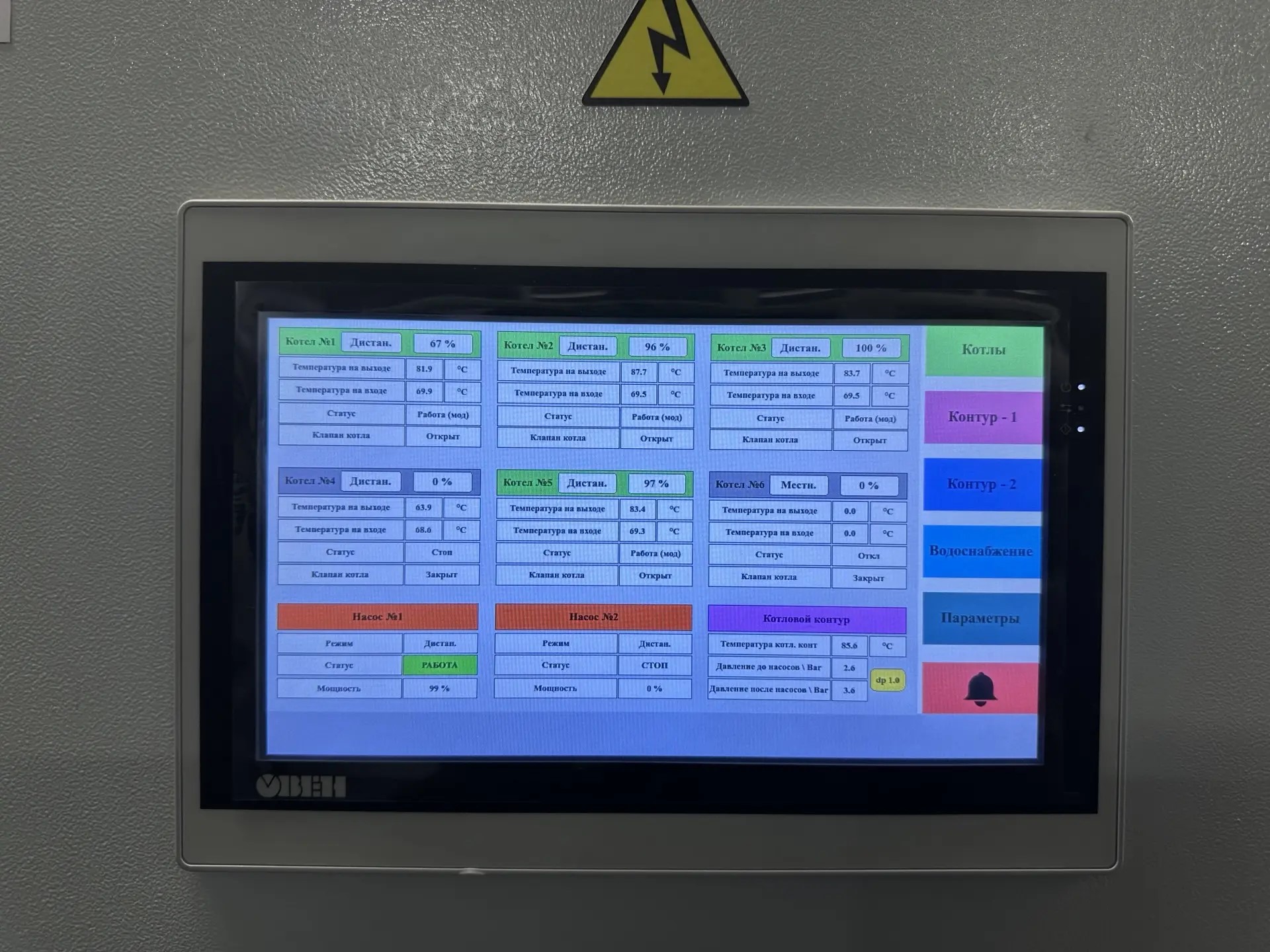

- Общая мнемосхема для оператора
ОВЕН СПК210ОВЕН КТРModbus RTUЧастотное регулированиеКаскадное управлениеПНР
03Алгоритмы
Система сама согласует нагрузку и состав оборудования
Оператор задаёт требуемый режим, а автоматика рассчитывает необходимую тепловую мощность и управляет котлами, насосами и регулируемыми контурами как единой системой.
Каскад котлов
Алгоритм последовательно вводит котлы в работу при росте нагрузки и выводит их при снижении потребности. Перед командой учитывается доступность каждого котла, а общая мощность подбирается под текущую задачу.
Точное регулирование
Частотное управление насосами и согласованная работа котельного оборудования обеспечивают поддержание заданной температуры в двух контурах по установленному графику.
04ПНР и результат
Автоматика введена в эксплуатацию в феврале 2026 года
Без отказовС момента запуска система работает стабильно. Заданная температура точно поддерживается по установленному графику.
Что проверили при запуске
Во время ПНР проверили обмен СПК210 с шестью котловыми контроллерами, работу насосных групп и подпитки, регулирование двух контуров и каскадные переходы при изменении требуемой мощности.
05Объект

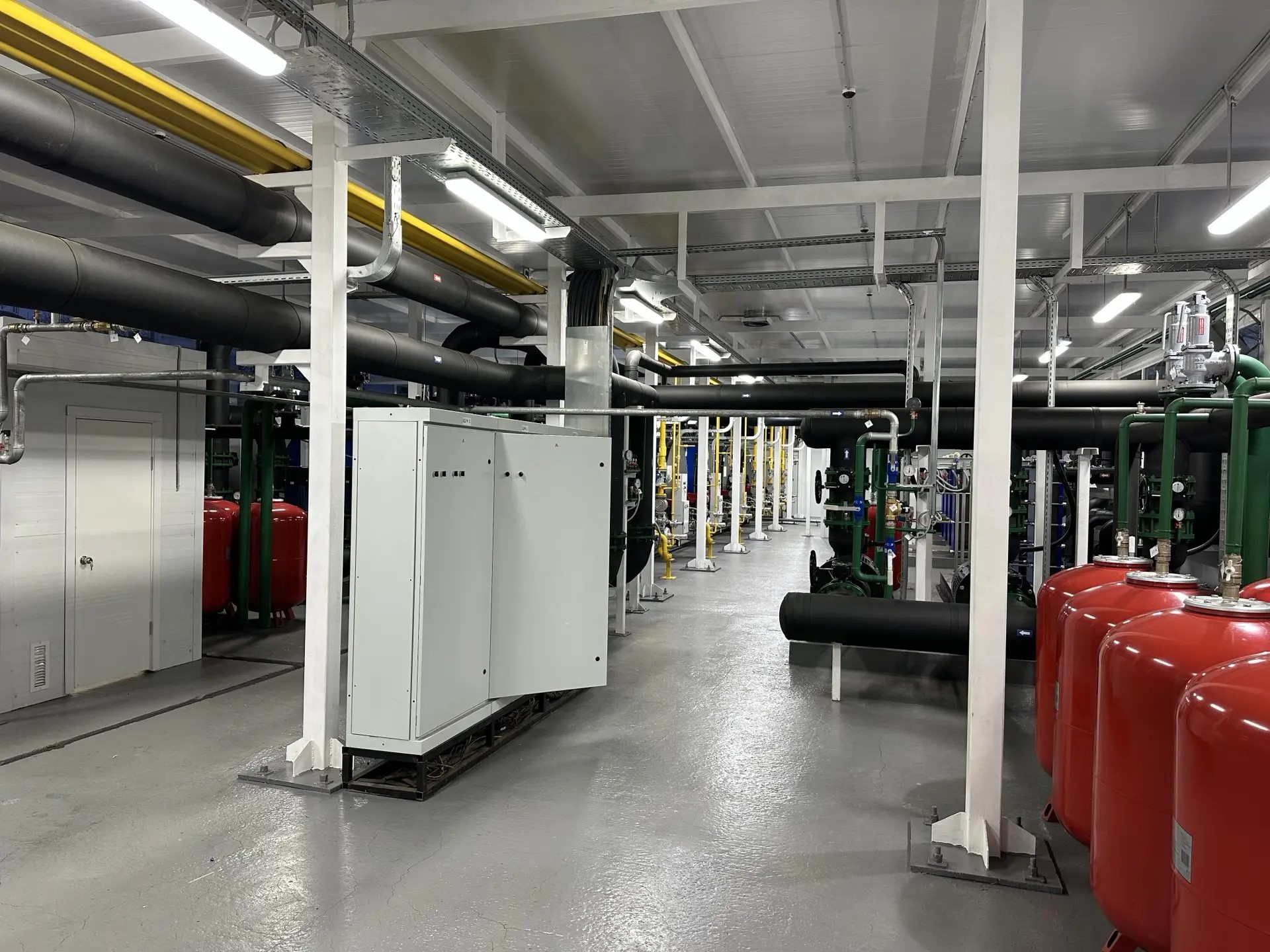

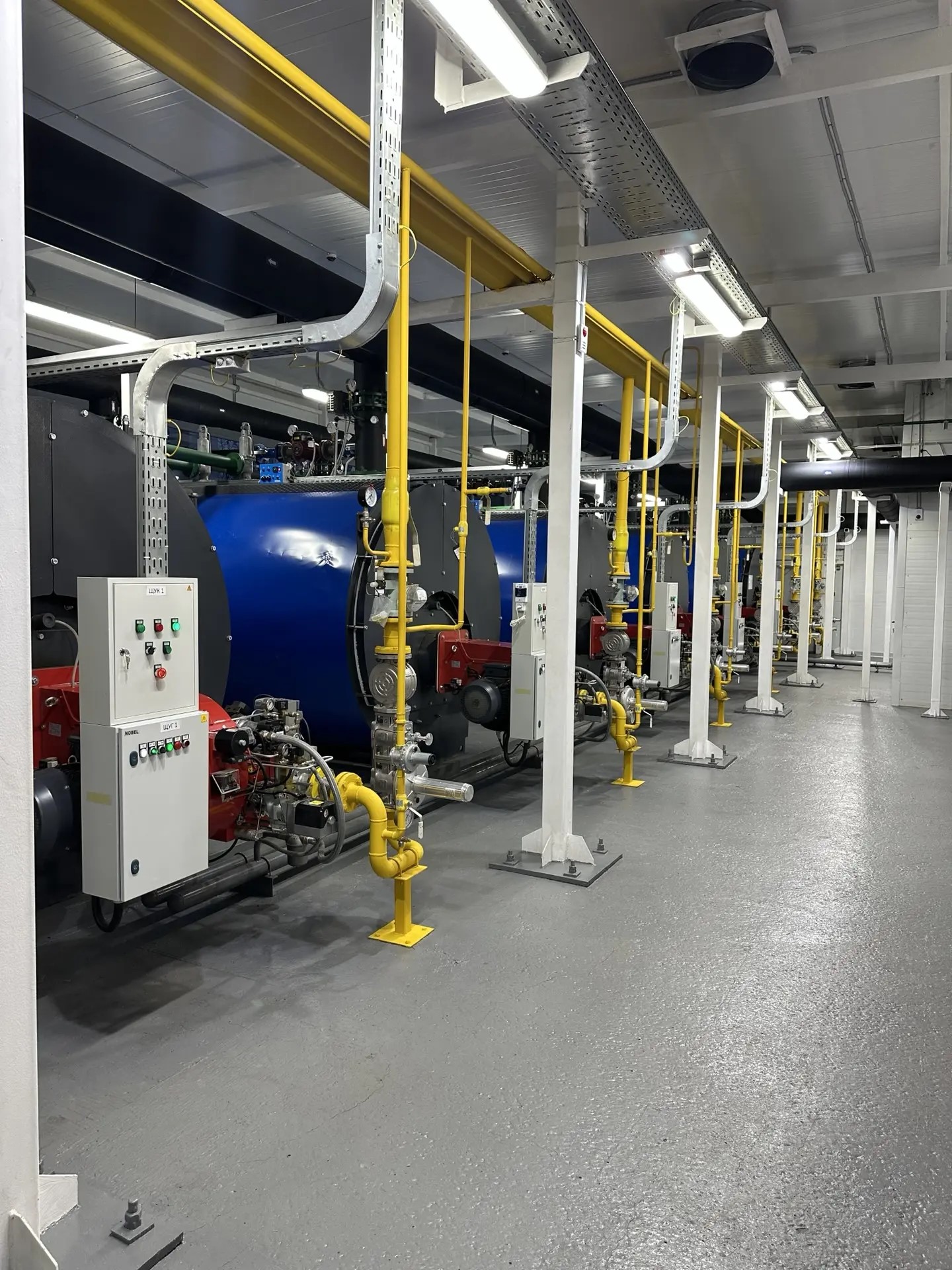

Котельная после запуска
Фотографии и видео действующего оборудования в Архангельской области.
Инженерный разбор этого проекта
Рассказываем, как разделение проектирования, изготовления шкафов, монтажа и ПНР повлияло на сроки запуска — и почему предпочитаем отвечать за полный цикл АСУ ТП.
