Команда выполнила полный цикл работ — от обследования и электрических схем до изготовления шкафов, монтажа и ПНР. Я отвечал за технические решения, программирование и запуск системы.

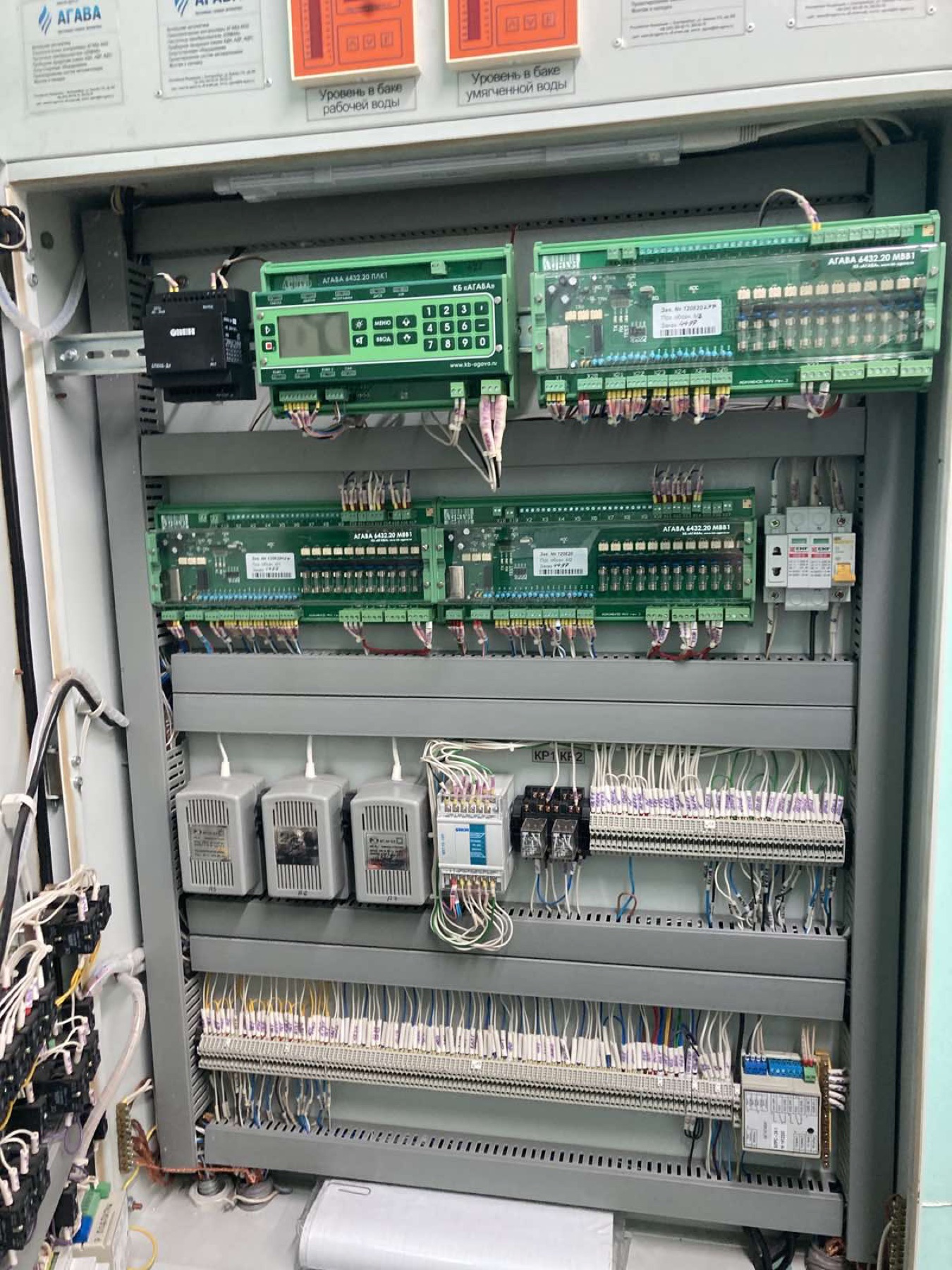

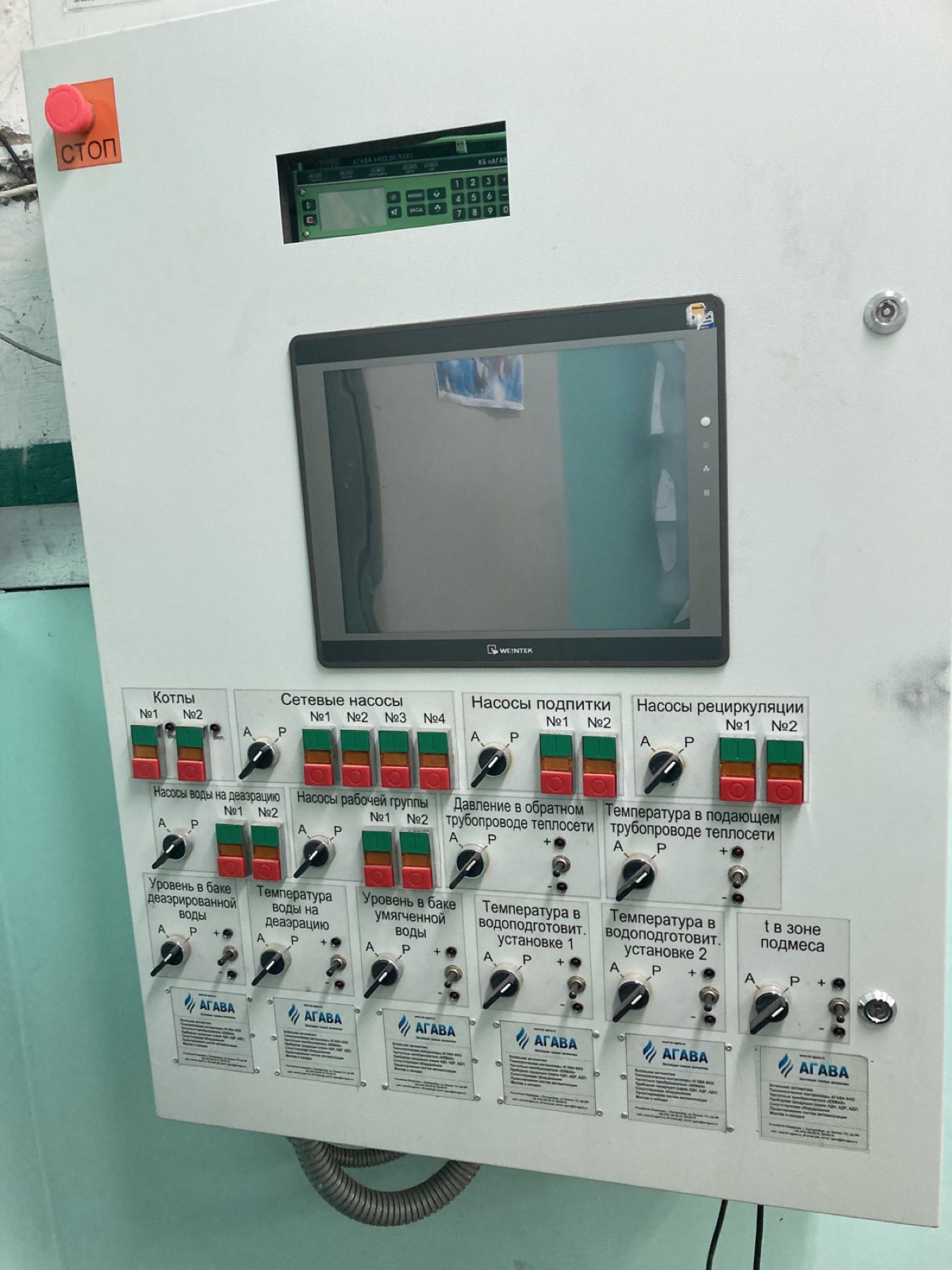

АСУ ТП была построена на контроллерах АГАВА, работала некорректно и не позволяла реализовать требуемые алгоритмы управления котлоагрегатами.
Оборудование и программная часть были разработаны давно. Возникавшие проблемы не удавалось полноценно решить на уровне алгоритмов.
Ключевое ограничение — отсутствие предусмотренной передачи технологических данных по OPC UA на верхний уровень.
Построить новую АСУ ТП на российском оборудовании в рамках программы импортозамещения и обеспечить вывод данных в SCADA диспетчерского пункта теплоснабжающей компании.
Проект выполнила команда проектировщиков, сборщиков и монтажников под моим техническим руководством.
Инвентаризация оборудования, сигналов, существующих схем и требований заказчика.
Концепция АСУ ТП, планировка, электрические схемы и рабочая документация.

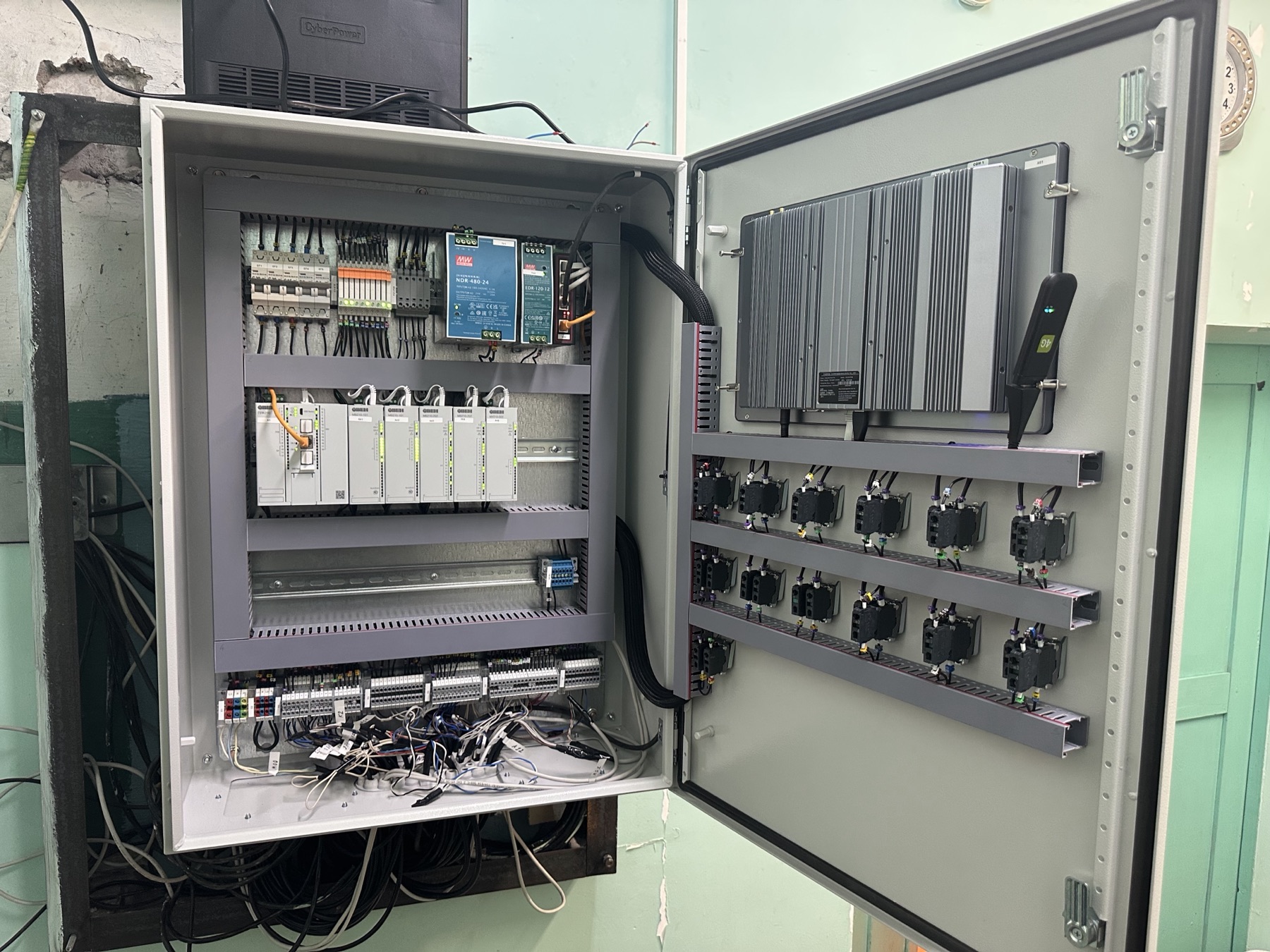

Два котловых шкафа и один общий шкаф управления котельной.
Кабельные линии, датчики, исполнительные механизмы и подключение шкафов.
Проверка алгоритмов, наладка, запуск и сдача котельной в эксплуатацию.
Автоматика построена на отечественной платформе ОВЕН. Каждый уровень сохраняет понятную зону ответственности.
Я разработал всё прикладное программное обеспечение для двух котловых шкафов и общекотельного шкафа.
Поддержание температурных уставок, управление мощностью горелок, разрежением, насосами, подпиткой и погодным регулированием с контролем технологических параметров.
В котловых шкафах предусмотрен полностью независимый ручной режим. Основным оборудованием можно управлять переключателями и задатчиками даже при отказе ПЛК.
Я выступал ведущим инженером проекта: отвечал за предпроектное обследование, техническую концепцию и координацию работ, разработал программное обеспечение всех трёх шкафов и участвовал в ПНР и запуске. Проектную документацию, изготовление шкафов и монтаж выполняли профильные специалисты команды.
Можно начать с обследования существующего оборудования, алгоритмов и каналов передачи данных.
